E200:EGS001 Board EG8010+EG2113

https://www.egmicro.com/download/EGS002_manual_en.pdfPure sine wave inverter drive board EGS002 "EG8010 + IR2110" drive module
Datasheet:http://www.lz2gl.com/data/eg8010.pdf
** มีการเปลี่ยนแปลง Chip จาก IR2113 เป็น EG2113 โดยบริษัท EG ได้ผลิต Chip ขึ้นเอง
ต่างกันตามภาพด้านล่าง แต่ IR2113.

SPWM pure sine wave inverter professional chip.

Link for Datasheet :http://www.lz2gl.com/data/eg8010.pdf

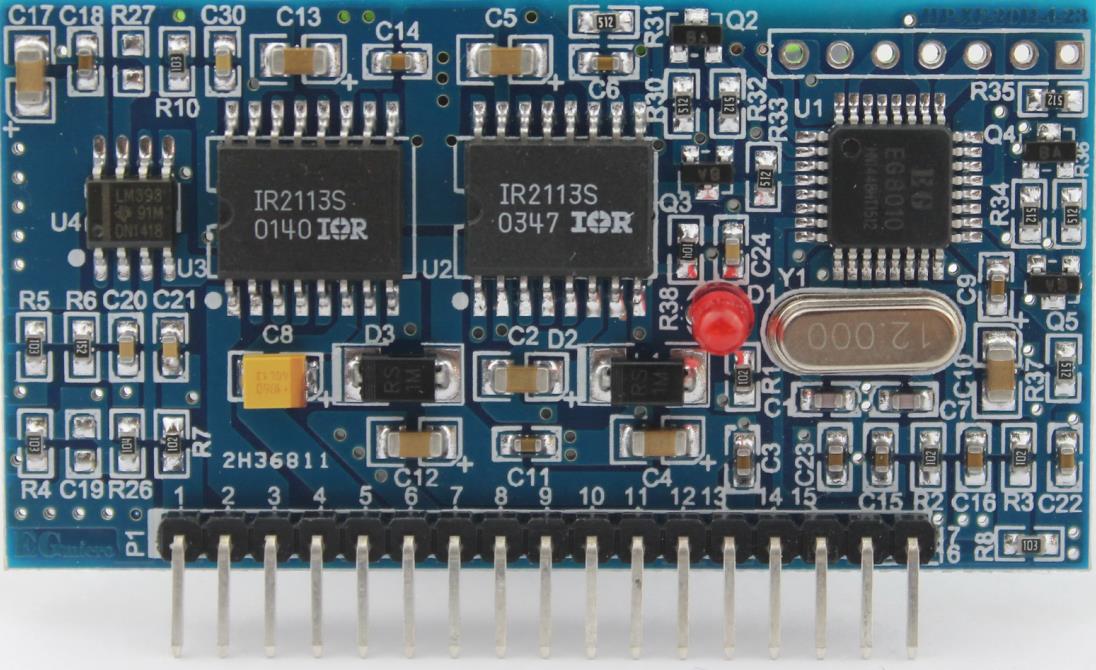

Old IR2113

Older version EGS002 drive board back Photo:

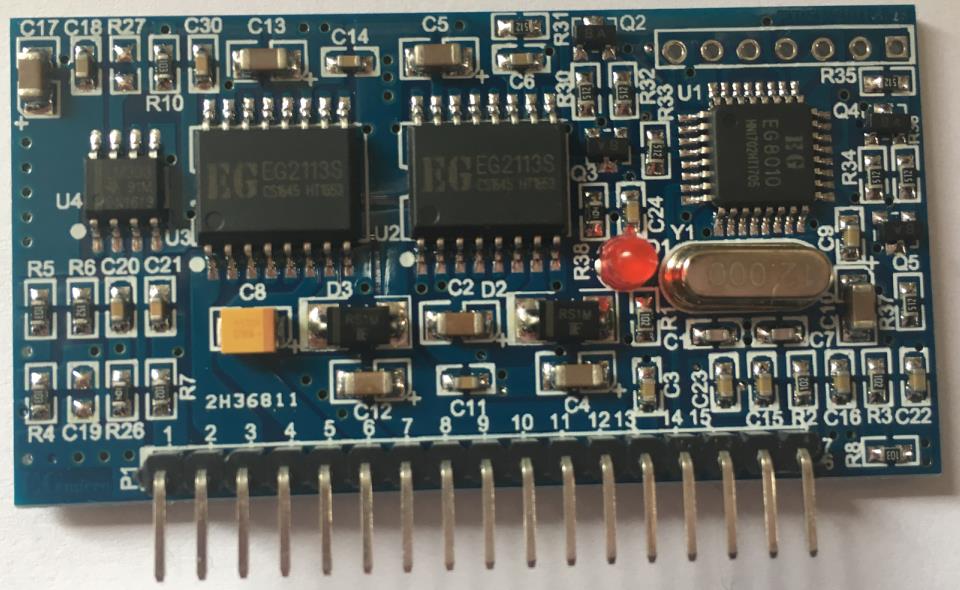

New  EG2113

New version EGS002 drive board back photo

Drive board and liquid crystal display wiring diagram ( drive board does not contain wiring):

Then the LCD display renderings:

 EGS001 Driver Board + Inverter Bottom Board Generated Waveform:

จำหน่าย บอร์ดกำเนิดคลื่นความถี่เพียวไซด์เวฟใช้ในเครื่องแปลงไฟอินเวอร์เตอร์.

จำหน่าย Pure Sine Wave Inverter Driver Board Egs002 eg8010 + Ir2110 Driver Module

จำหน่าย EG8010 และอุปกรณ์ซ่อม inverter pure sine wave

Pure sine wave inverter driver board EGS002 "EG8010 + IR2110" drive module

เครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ EG8010 ไซน์อินเวอร์เตอร์ ASIC

1.Description

    EG8010 เป็นระบบดิจิตอลที่ประกอบด้วยระบบควบคุมชิปเซรามิคอินเวอร์เตอร์แบบไซน์อินเวอร์เตอร์ (pure sine wave) ใช้ในโครงสร้าง DC-DC-AC แปลงพลังงานหรือสองแปลง DC-AC เวทีเดียวแปลงหม้อแปลง

     ภายนอก 12MHz คริสตัล oscillator เพื่อให้ได้ความถูกต้องสูงและการบิดเบือนฮาร์โมนิเป็นขนาดเล็กมาก 50Hz หรือ 60Hz บริสุทธิ์คลื่นไซน์อินเวอร์เตอร์ ASIC

    ชิปที่ใช้เทคโนโลยี CMOS, เครื่องกำเนิดไฟฟ้าภายใน SPWM รวมไซน์, วงจรควบคุมเวลาตาย, ขนาดของปัจจัยคูณ,

วงจรเริ่มต้นอ่อน, วงจรป้องกัน, อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232 และโมดูลไดรเวอร์จอแบบอนุกรม 12832 และฟังก์ชั่นอื่น ๆ

2. คุณสมบัติ

* แหล่งจ่ายไฟ 5 โวลต์เดี่ยว

* ขาตั้งสี่ชนิดของคลื่นไซน์บริสุทธิ์ความถี่ขาออก: 50Hz คลื่นไซน์บริสุทธิ์ของคลื่นความถี่ถาวรคลื่นไซน์ 60Hz ความถี่คงที่ 0-100Hz 0-400Hz ความถี่ที่สามารถปรับคลื่นไซน์คลื่นบริสุทธิ์คลื่นความถี่ปรับ

* โหมดการปรับ Unipolar และ Bipolar

* มาพร้อมกับขาควบคุมตายเวลามีการตั้งค่าสี่ชนิดของเวลาตาย: 300nS ตายเวลา 500nS 1.0uS ตายเวลาเสียเวลาตาย 1.5uS

* ออสซิลเลเตอร์คริสตัล 12 เมกะเฮิร์ตซ์ภายนอก

* ความถี่ PWM ของผู้ให้บริการ 23.4KHz

* แรงดันกระแสข้อมูลการตอบสนองอุณหภูมิในเวลาจริง

* overvoltage, undervoltage, overcurrent, ฟังก์ชันการป้องกันความร้อนสูงเกินไป

* ตั้งเวลาเริ่มต้นของโหมดเริ่มอ่อน 1S

* การสื่อสารแบบอนุกรมเพื่อกำหนดแรงดันขาออกความถี่และพารามิเตอร์อื่น ๆ

* โมดูลภายนอก Serial 1602 LCD เพื่อแสดงแรงดันไฟฟ้าอินเวอร์เตอร์ความถี่อุณหภูมิและข้อมูลปัจจุบัน

* ให้แก้ไขฟังก์ชันหรือพารามิเตอร์ตามการใช้งานของลูกค้า Yi Jing Microelectronics

3. โปรแกรมประยุกต์

* อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์แบบเฟสเดียว

* PV อินเวอร์เตอร์

* อินเวอร์เตอร์พลังงานลม

* ระบบไฟฟ้าสำรองของ UPS

ระบบเครื่องกำเนิดไฟฟ้าแบบดิจิตอล

* ตัวควบคุมความเร็วมอเตอร์แบบเฟสเดียว

* อินฟาเรดเฟสเดียว

* dimmers คลื่นไซน์

* ควบคุมแรงดันไฟฟ้าของไซน์

* เครื่องกำเนิดคลื่นไซน์

---------------------------------------------------------------------------------------------------

EG8010 pure sine wave inverter generator ASIC

1.Description

EG8010 is a digital, features a very comprehensive built-dead-time control of pure sine wave inverter generator chip,

used in DC-DC-AC power conversion architecture or two DC-AC single-stage boost converter frequency transformer architecture,

external 12MHz crystal oscillator, to achieve high accuracy, and harmonic distortion is very small 50Hz or 60Hz pure sine wave inverter ASIC.

The chip uses CMOS technology, the internal integration SPWM sine generator, dead time control circuit, the magnitude of the multiplier factor,

the soft-start circuit, protection circuit, RS232 serial communication interface and 12832 serial LCD driver module and other functions.

2. Features

* 5V single power supply

* Pin set four kinds of pure sine wave Output frequency: 50Hz pure sine wave of fixed frequency pure sine wave 60Hz fixed frequency 0-100Hz 0-400Hz adjustable frequency pure sine wave pure sine wave frequency adjustable

* Unipolar and bipolar modulation mode

* Comes with dead-time control pin is set four kinds of dead time: 300nS dead time 500nS 1.0uS dead time dead time dead time 1.5uS

* External 12MHz crystal oscillator

* PWM carrier frequency of 23.4KHz

* Voltage, current, temperature feedback real-time processing

* overvoltage, undervoltage, overcurrent, overheating protection function

* Pin set soft-start mode 1S response time

* Serial communication to set the output voltage, frequency and other parameters

* External Serial 1602 LCD module to display the inverter voltage, frequency, temperature, and current information

* Provide modify the function or parameters according to the customer's application Yi Jing Microelectronics.

3. Applications

* Single-phase pure sine wave inverter

* PV Inverter

* Wind Power Inverter

* UPS uninterruptible power system

* Digital Generator System

* IF Power

* Single-phase motor speed controller

* Single-phase inverter

* Sine wave dimmers

* Sine wave voltage regulator

* Sine wave generator
