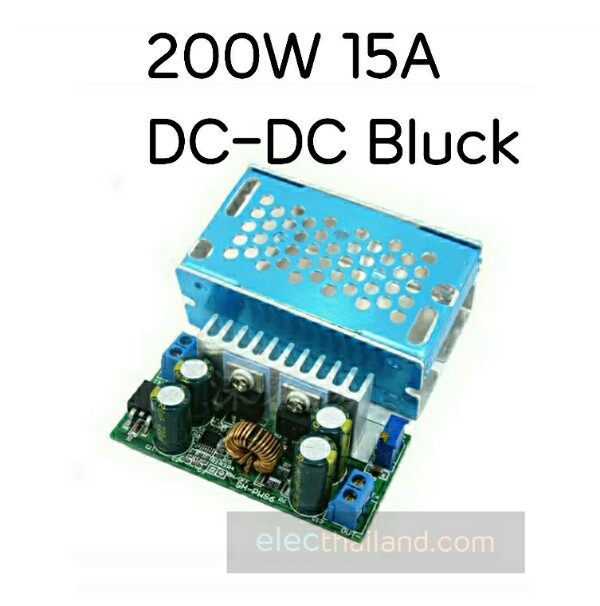

D220:DC-DC Down 200W 15A

ชื่อโมดูล: โมดูลบลัดซิงโครนัส 200W แบบปรับได้

รุ่น: ZS-Q5

ประเภท: โมดูลขั้นตอนการแยกแบบไม่แยก (BUCK)

แรงดันไฟฟ้าอินพุต: 8-55V (จำกัด 60V โปรดเผื่อไว้)

แรงดันขาออก: 1-36V สามารถปรับได้อย่างต่อเนื่อง

กระแสไฟขาออก: สูงสุด 10A สูงสุด (สูงสุด) 15A ซึ่งเป็นมาตรฐานปัจจุบันภายใต้เงื่อนไขบางอย่างในปัจจุบันสูงสุด (วัด 12 ลดลง 5V) ขนาดกระแสเอาท์พุทจริงไม่ได้รับการแก้ไขและความดันอินพุทและเอาท์พุทความสัมพันธ์อุณหภูมิถ้าไม่ชัดเจนโปรดติดต่อเราเชื่อมโยงการสื่อสารกับลูกค้าที่จะเข้าใจได้อย่างชัดเจน

พลังเอาท์พุท: ระบายความร้อนด้วยพลังงานธรรมชาติระยะยาว 100 วัตต์เพิ่มการกระจายความร้อนได้สูงถึง 200 วัตต์เช่นเวลาทำงานที่ยาวนานโปรดสังเกตว่าอุณหภูมิที่เพิ่มขึ้นของขอบซ้ายและทำให้ความร้อน

อุณหภูมิในการทำงาน: -1 จาก 0 ถึง + 85 องศา

ความถี่ในการทำงาน: 180 kHz

ประสิทธิภาพในการแปลง: สูงถึง 94% (ประสิทธิภาพของความแตกต่างของแรงดันขาเข้าและขาออก, กระแสเอาต์พุตที่เกี่ยวข้อง)

การป้องกันกระแสเกิน: มี (กระแสไฟฟ้าเอาต์พุตเกิน (15A) การป้องกันตัวอย่างในปัจจุบันสูงสุดเท่านั้น)

Reverse Polarity Protection: มี (ย้อนกลับไม่เผาไหม้)

การเดินสายไฟ: ขั้วต่อกระแสไฟฟ้าสูง, ไม่มีตัวนำ, IN + เป็นอินพุทบวก, IN- เป็น inputnegative, OUT + เอาท์พุทเป็นบวก, OUT- เอาท์พุทเป็นลบ

อลูมิเนียมขนาด: 70 มม. * 38 มม. * 31 มม

น้ำหนักสุทธิ: 60 กรัม

------------------------------------------------------------------------
Module Name: 200W adjustable synchronous buck module

Model: ZS-Q5

Type: Non-isolated step-down module (BUCK)

Input voltage: 8-55V (limit 60V, please leave allowance)

Output voltage: 1-36V continuously adjustable

Output Current: Normal 10A maximum (the MAX) . 15A  which is the current standard under certain conditions the maximum current (Measured 12 drop 5V) ​​actual output current size is not fixed, and the input and output pressure, temperature correlation, if unclear, please contact us customer communication links to understand clearly

Output Power: ventilated natural long-term power dissipation 100W, enhance heat dissipation of up to 200W, such as long working hours, please note that the temperature rise of left margin and make heat.

Operating temperature: -1 from 0 to + 85 degrees

Operating frequency: 180 kHz

Conversion efficiency: up to 94% (efficiency of input and output voltage difference, the output current related)

Overcurrent protection: there is  (the output current exceeds (15A) current maximum sample protection only)

Reverse Polarity Protection: There are (reverse does not burn)

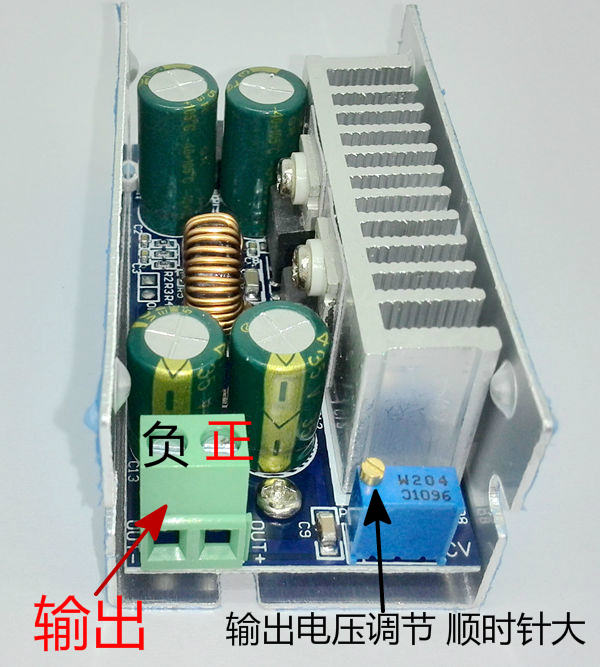

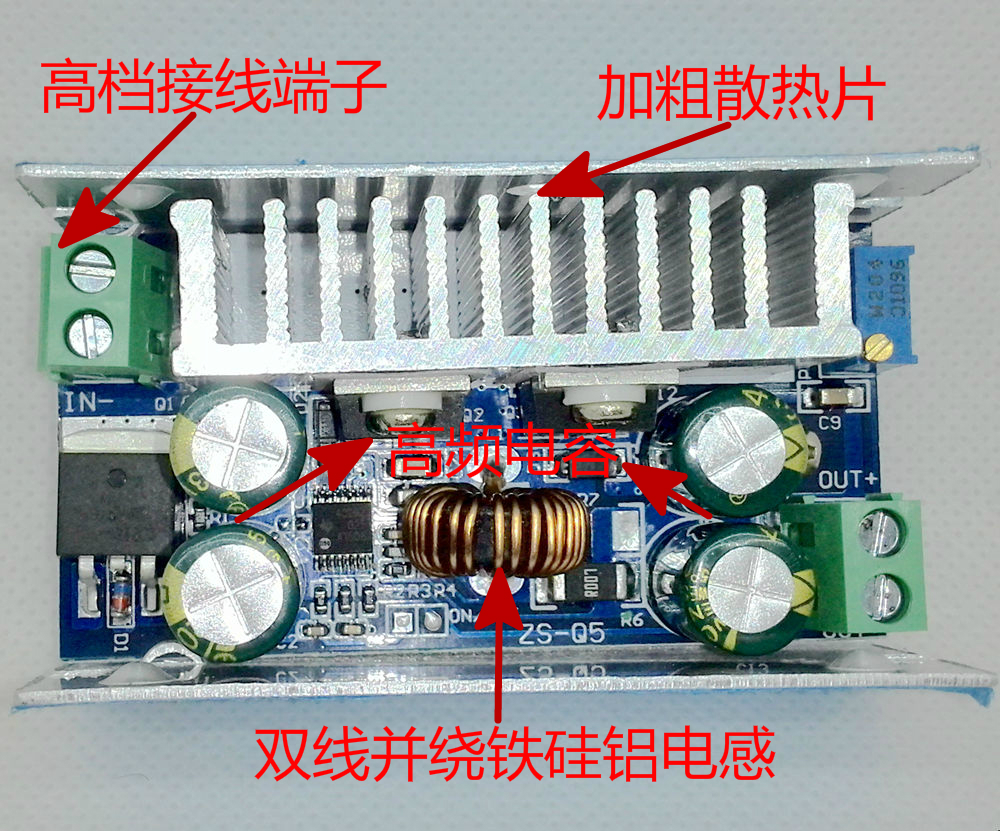

Wiring: high current terminals, solderless, IN +  is the positive input, IN- is the inputnegative, OUT + positive output, OUT- output negative

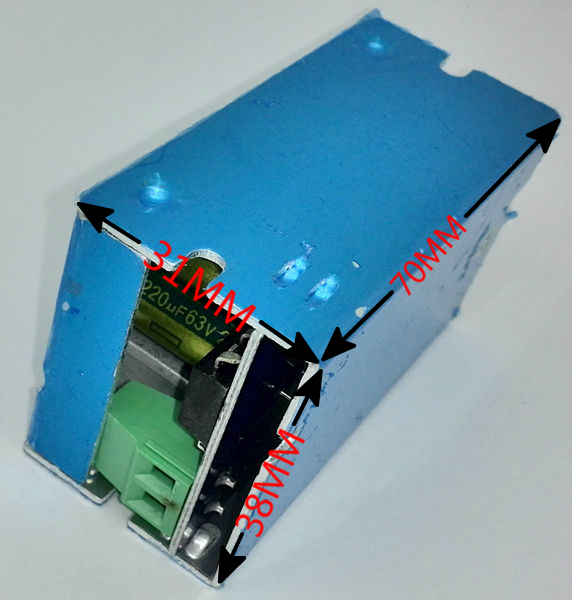

Aluminum housing Size: 70MM * 38MM * 31MM

Net weight: 60g
