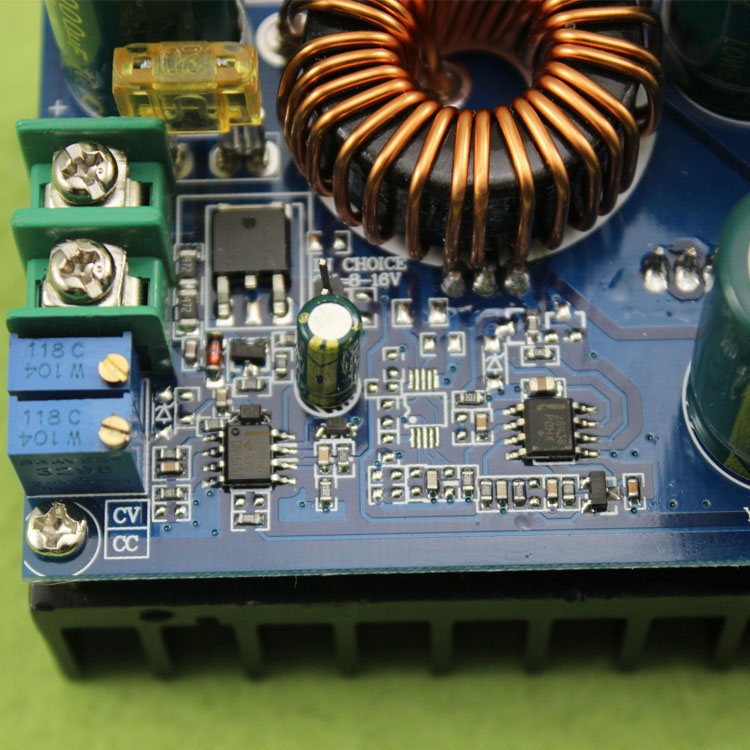

D224:600W DC-DC Booster 80Vmax

ชื่อโมดูล: 600 W เพิ่มโมดูลกระแสคงที่

คุณสมบัติของโมดูล: โมดูลทีละขั้นตอนที่ไม่แยก (BOOST) (ไม่ลง)

แรงดันไฟฟ้าอินพุต: ช่วงแรงดันไฟฟ้าขาเข้าที่เลือกได้ 2 แบบ (โดยคณะกรรมการเลือกจัมเปอร์)

 1.8-16 V input (สำหรับสายลิเธียมสามสายและแอพพลิเคชั่น 12V) เข้าสู่สภาวะไม่เกินแรงดันไฟฟ้าอินพุตมิฉะนั้นจะเผาโมดูล!

 2.12-60 V (ช่วงแรงดันไฟฟ้าเข้ากว้างสำหรับการใช้งาน)

อินพุทปัจจุบัน:. 16A (MAX) มากกว่า 10A โปรดเพิ่มการกระจายความร้อนบอร์ดจะใส่ขั้วต่อพัดลมไว้ที่พัดลมระบายความร้อน

กระแสไฟฟ้าดับ: 15mA (12V ลิตร 20V, แรงดันขาออกสูงกว่า Shizuta ปัจจุบันจะเพิ่มขึ้น)

แรงดันขาออก: 12-80V ปรับระดับได้ต่อเนื่อง

กระแสไฟขาออก: 12 A 10A โปรดเพิ่มการกระจายความร้อนมากกว่า MAX (อินพุท, เอาท์พุทที่เกี่ยวข้องกับความดัน, ความดันที่มากขึ้นในปัจจุบันมีขนาดเล็กลง)

ช่วงกระแสคงที่: 0.9-12A

กำลังไฟขาออก: = แรงดันไฟฟ้าขาเข้า * 10A เช่น: อินพุท 12V * 10A = 120W,

                         อินพุต 24V * 10A = 240 วัตต์, อินพุต 36V * 10A = 360W,

                         48V * 10A = 480 วัตต์ใส่ 60V * 10A = 600 วัตต์

          สำหรับพลังงานมากยิ่งขึ้นสามารถใช้โมดูลสองแบบแบบขนานเช่นเอาท์พุทไปที่ 15A โมดูลสองโมดูลสามารถใช้งานแบบขนาน,

           กระแสต่อโมดูลสามารถปรับได้ที่ 8A

อุณหภูมิในการทำงาน: - 40 ถึง +85 องศา (อุณหภูมิแวดล้อมสูงเกินไปโปรดเพิ่มการกระจายความร้อน)

ความถี่ในการทำงาน: 150KHz

ประสิทธิภาพการแปลง: สูงถึง 95% (ประสิทธิภาพของแรงดันขาเข้าและขาออก, แรงดันไฟฟ้าที่เกี่ยวข้อง)

ป้องกันกระแสเกิน: ใช่ (อินพุทเกิน 17A ลดแรงดันไฟฟ้าเอาต์พุตโดยอัตโนมัติมีข้อผิดพลาดหลายแบบ)

ป้องกันการลัดวงจร: ใช่ (ฟิวส์ 20A เข้า) ป้องกันไฟฟ้าลัดวงจรและปลอดภัยกว่าการใช้งาน

การป้องกันการย้อนกลับของโพเทนซิ่งย้อนกลับ: ไม่มี (ถ้าจำเป็นโปรดใส่สตริงลงในไดโอด)

เอาต์พุตป้องกันการเติมเงิน: ใช่ไม่จำเป็นต้องใช้การชาร์จไฟและการปิดกั้นไดโอด

การติดตั้ง: สกรู 3 มม

การเชื่อมต่อ: ช่องเชื่อมต่อเทอร์มินัล

ขนาดของโมดูล: 76 * 60 * 56 มม. (L * W * H)

---------------------------------------------------------------------------------------
Module Name: 600 the W boost constant current module

Module Properties: non-isolated step-up module (BOOST) (not down)

Input voltage: two selectable input voltage range, (by jumper selection board)

 1.8-16 V input (for three strings of lithium battery and 12V applications)Enter in the state, do not exceed the input voltage, otherwise it will burn module !!!

 2.12-60 V input factory default range (wide input voltage range of applications for)

Input Current: . 16A (the MAX) more than 10A, please enhance heat dissipation, the board set aside the fan connector to the power supply cooling fan.

Quiescent current: 15mA (12V liter 20V, the output voltage is higher Shizuta current will increase)

Output voltage: 12-80V continuously adjustable

Output Current: 12 the A 10A, please enhance heat dissipation than the MAX (input, output related to pressure, the greater the pressure the smaller the output current)

Constant current range: 0.9-12A

Output power: = input voltage * 10A, such as: input 12V * 10A = 120W,
                         input 24V * 10A = 240W,Input 36V * 10A = 360W,
                         input 48V * 10A = 480W, input 60V * 10A = 600W

          For even more power, two modules can be used in parallel, such as the output to 15A, two modules can be used in parallel,

           The current per module can be adjusted to 8A.

Operating temperature: - 40 to + 85 degrees (ambient temperature is too high, please enhance heat dissipation)

Operating frequency: 150KHz

Conversion efficiency: up to 95% (efficiency of input and output voltage, current, pressure related)

Overcurrent protection: Yes (input exceeds 17A, automatically reduce the output voltage, there is a range of errors.)

Short circuit protection: Yes (input 20A fuse)   double short circuit protection and safer to use.

Input reverse polarity protection: None, (if necessary please enter the string into the diode)

Anti-anti-filling output: Yes, for charging plus blocking diode is not required.

Installation: 2 3mm screws

Connection: Terminal Free welding output

Module size: 76 * 60 * 56mm (L * W * H)
